一、产品概述及相关功能、特点

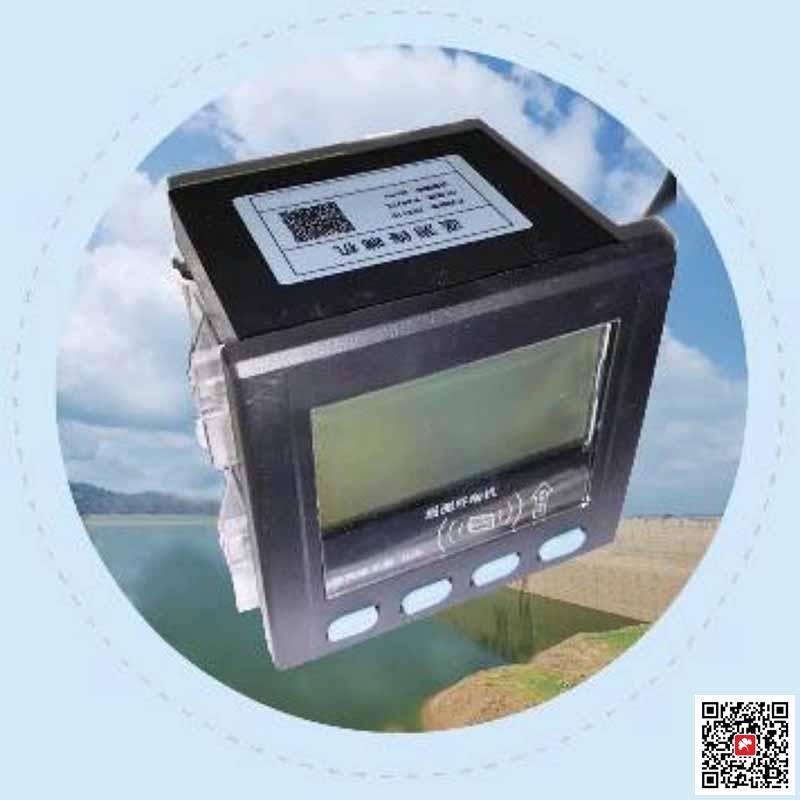

遥测终端机集传统水文遥测终端机功能与 2.5G/3G/4G 传输功能于一体，实现水文/水资源等数据的采集、存储、显示、控制、 报警及传输等综合功能。 该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、 RS232、RS485、模拟量输入、开关量输入和开关量 输出接口，可满足各种不同水文/水资源及其它应用需求。 该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、 水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

1.1、产品遵循标准
SL180-2015 水文遥测终端机
SL426-2008 水资源监控设备基本技术条件
 SL61-2003  水文自动测报系统技术规范
 SZY203-2012  水资源监测设备技术要求
 SZY205-2012  水资源监测设备质量检验
1.2、产品符合规约
 SL651-2014 《水文监测数据通信规约》
 SZY206-2016 《水资源监测数据传输规约》
1.3、产品主要功能特点
专门为工业无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要针对气象、环保、水利、交通等行业部门的工业应用；
超低功耗设计，休眠情况下整机电流<10mA；
用户可以根据情况自行选配GPRS模块或CDMA模块，方便集成不同的运营商网络；
内外看门狗技术，确保系统不死机；
支持Modbus协议，可以抄读智能水表、水位计、流量计等多种仪表；
支持透传模式，方便上位机实时抄表；
支持数据超限报警机制，数据超过阈值时可以通过短信或GPRS加报；
支持电压检测，可以随时了解终端当前电池电压；
精确的实时时钟并自带后备电池，同时支持远程校时；
内部已集成《水文监测通信规约》，其余协议可根据用户需求定制；
支持软件远程升级；
支持双频GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、卫星通信；
内嵌TCP/IP协议栈，通过移动G网进入公共互联网，终端无需主机即可通信，更加方便地集成到您的系统中；
支持静态固定IP，任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权，均可接收本设备发送的数据；
可以同时向1～4个静态固定IP发送数据；
支持主备数据传输通道，GPRS通信为主数据通道，短信息和卫星通信为辅助备用数据通道；
RTU配合雨量计、水位计等测量传感器组成水文信息观测站，采集的水文数据通过移动GPRS通信网实现信息传输。其性能符合国家无线电管理规定和技术标准，以及国家水文测报遥测装置相关标准要求；
RTU自带数据记录功能，通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取；
RTU定时连接发送数据模式，不需要实时在线，每月累计流量小，费用低；
设备按照低功耗设计，蓄电池供电，小型太阳能板充电，适合野外无电源供应的环境使用；
采用先进电源技术，供电电源适应范围宽，设备稳定可靠，可安装于室内或室外环境；
RTU带有2路电源输出，可为传感设备提供工作电源；
优化电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求；
体积小，重量轻，美观坚固，适合嵌入式应用。
1.5、产品稳定特性
采用高性能工业级无线模块；
采用高性能工业级 32 位通信处理器；
宽电源输入（DC 5~36V）；
WDT 看门狗设计，保证系统稳定；
RS232/RS485 接口内置 15KV ESD 保护；
SIM/UIM 卡接口内置 15KV ESD 保护；
电源接口内置反相保护和过压保护；
天线接口防雷保护（可选）。
二、产品规格
2.1、无线参数
项 目 内 容
无线模块 工业级无线模块
标准及频段 支持 EGSM900/GSM1800MHz 双频，可选 GSM850/900/1800/1900MHz 四频 支持 GSM phase 2/2+

发射功率 GSSMSM850/900：<33dBm GSM1800/1900：<30dBm
接收灵敏度 <-107dBm
2.2、硬件系统

项 目 内 容
CPU 工业级 32 位通信处理器
数据存储 Flash 8MB
2.3、接口类型
项 目 内 容
串口 1 个 RS232 和 3 个 RS485 接口，内置 15KV ESD 保护：
指示灯 具有系统和网络指示灯
天线接口 标准 SMA 阴头天线接口，特性阻抗 50 欧
SIM卡接口 支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护，标准sim卡或者焊接式物联卡
LCD 屏 128*64 点阵液晶显示屏
键盘 标准 3*4 键盘
应用接口 6路开关量输入，可配置成脉冲输入。
4路模拟量输入接口（支持 4-20mA 电流信号输入，或者 0-5V 电压信号输入）
2 路继电器输出接口 （240VAC 7A）
2 路受控输出电源（输出电压值与设备供电电压相同，默认 12V）
3路RS485接口，1路RS232接口，1路蓝牙接口
2.4、供电

项 目 内 容
标准电源 DC 12V/1.5A
供电范围 DC 5~36V
待机电流 <5mA (12V)
工作电流 <50mA (12V)

2.5、物理特性

项 目 内 容
外壳 金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸 237×139×30mm。(长 x 宽 x 高，不包括天线和安装件)
重量 重量小于250g（主机）

2.6、其它参数

项 目 内 容
工作温度 -35~+75ºC（-31~+167℉）
储存温度 -40~+85ºC（-40~+185℉）
相对湿度 95%(无凝结)
三、操作说明
3.1、基本参数配置
按“OK”键进入
1.基本参数设置
2.采样接口设置
3.测试模式
4.退出
