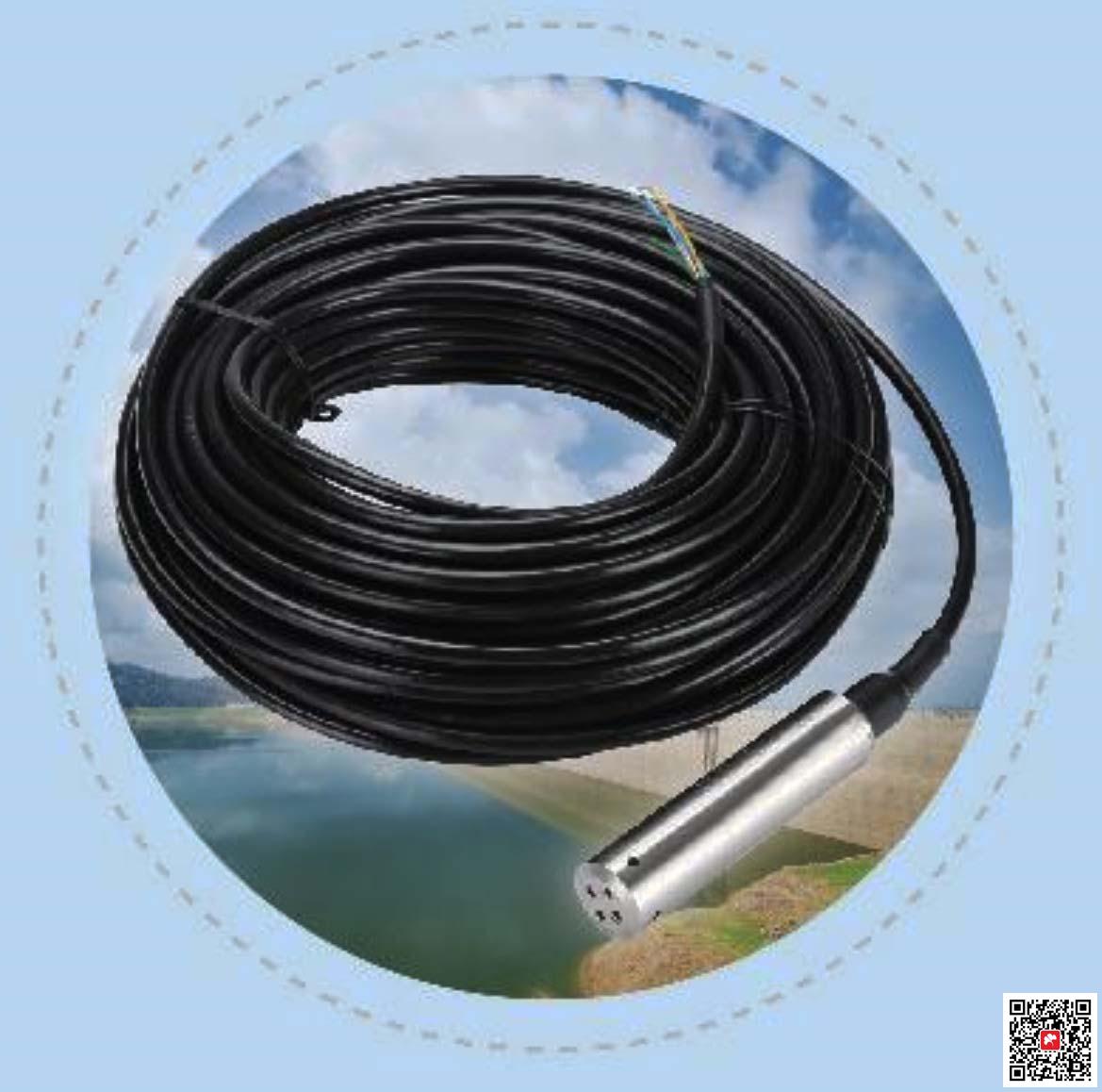

智能液位变送器是一种投入式液位测量仪表，电路模块带有电源反接保护、宽电压供电，投入式结构全不锈钢密封，极简的V/I转换方案，超高稳定性，大大提高了产品的可靠性。
产品系列丰富，广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。



系列主要特点
高品质硅压阻测量元件
数字化补偿、无因机械振动电位器造成的偏移
电源反接保护、过电压保护
抗浪涌、电磁干扰
全不锈钢密封结构，IP68防护
技术参数
主要性能指标
测量精度  ±0.5% F·S
量      程 0～10 mH2O…300 mH2O
长期稳定性 0.5%F·S/年
过载能力 2X F·S
负载能力 (U-9)/0.02（Ω）
温度特性
补偿温度 0～70℃
工作温度 -10～80℃
温度漂移 零位：    0.05%F.S/℃
满量程：0.05%F.S/℃
存贮温度 -40～125℃
电气特性

供电电压 DC9～30V （典型24V）
电源保护 防反接、过电压保护
输出方式 两线制4～20mA
结构特性
测量介质 与不锈钢、氟橡胶、聚乙烯兼容
压力接口 不锈钢保护帽或G1/2、M20*1.5外螺纹
壳体材质 不锈钢1Cr18Ni9Ti、316L可选
电缆材质 PE
环境特性
防护等级 IP68
防爆等级 ExiaⅡC T6
绝　　缘 100MΩ@50V
振　　动 20g, 20～5000Hz
冲　　击 20g, 11ms

电气连接
两线制4～20mA电流环接口，采用DC24V电源供电，红线接电源正极、蓝线接电源负极，屏蔽层接大地。
序号 线色 定义
1 红 DC12-24V+
2 蓝 4～20mA输出（GND）

典型应用


图1    4～20mA应用

机械结构（尺寸单位:mm）


选型指南
智能液位变送器
量程 0～300 mH2O
[0~X] mH2O L X-液位量程，L-电缆长度
代码 输出信号
C1 4～20mA
代码 结构件材质
壳体 膜片 过程连接
S1 不锈钢 316L 不锈钢
S2 316L 316L 316L
S3 316L 钽 316L

代码 其它参数
M1 端面密封M20*1.5外
M2 水线密封M20*1.5外
G2 G1/2外螺纹
FL 固定法兰
LM 限流保护
[0～10] mH2O 6 C1 S2 FL 完整型号示例

3.4.
气管及保护管的固定安装及检查点的设置
a) 保护管可采用DN25以上的镀锌管、PVC管、金属波纹管。
b) 保护管必须沿路固定，可采用开槽掩埋、管箍固定或水泥封包的方式。
c) 保护管的折弯处建议采用DN25以上的金属波纹管，使折弯处尽量平滑过渡，确保气管
不会折损。
d) 设置检查点：当气管长度比较长时，需要设置气管检查点，以检查气管是否有老化或
破损现象。可以非常方便地采用柔性的金属波纹管来进行设置检查点。
